Digitalisation des anciennes locomotives Fleischmann

Dans le passé Fleischmann concevait ses machines en des moteurs annulaires à flasque conducteur. Cette technologie propre cette marque pose donc un problème dans le cas de numériastion (digitalisatio d’une locomotive.

Si certains modélistes font l’acquisition de ces modèles d’occasion ou bien héritent de modèles (il y a des solutions)

Pour info voici une publicité d’époque

Le Problème provient du flasque (1) coté moteur qui porte les bornes de celui-ci. Ce flasque est métallique et une des bornes du moteur y est reliée. Mais comme le châssis (métallique lui aussi) est relié à un des rails, donc cette borne du moteur est reliée directement à ce rail. Or, cette situation est incompatible avec la pose d’un décodeur.

(1) peut être employé au masculin ou féminin selon l’usage.

Il est donc nécessaire de remplacer ce flasque par une autre isolé. Fleischmann vend des flasques isolés adaptés mais il faut faire attention car il existe des flasques différents en fonction des modèles de locos, de la date de fabrication.

et d’ailleurs dans certains plus récents il s’agit de flasques en résine et circuit imprimé.

voici une série d’images pour vous montrer quelques exemples :

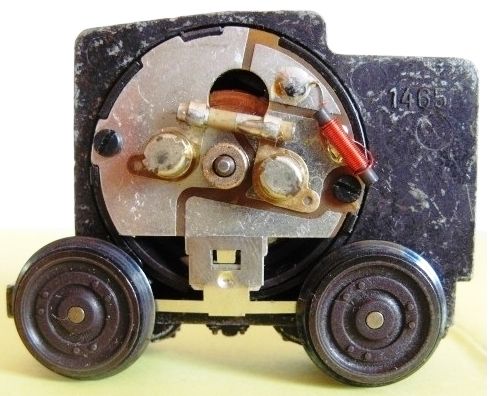

Sur les deux premiers les flasques sont complètement métalliques alors que la troisième est en résine et circuit imprimé.

Donc les flasques métalliques seront à remplacer (1) par de nouveaux flasques en résine alors que le troisième pourra tout simplement être modifié on va voir comment plus loin.

(1) bien  que les plus courageux peuvent réaléser le trou du porte charbon y inclure une matière isolante et remettre celui-ci, par contre il faudra souder les câbles des décodeurs sur le capuchon.

Ou encore remplacer celui-ci par un flasque taillé dans une plaque d’époxy : voir ICI sur le site « Le train de Jean-Louis ».

Concernant les flasques métalliques comme ici voici les parties concernées

à une époque on trouvait ce genre de flasque de remplacement

mais qui n’allait pas sur tous les types de moteurs à cause des vis de fixation qui pouvaient être à d’autres emplacements..

Faut dire que chez Fleischmann ils n’ont pas trop standardisés leurs productions !!!!

On en trouve maintenant chez  Baron du rail ou bien  ceux qui font de la 3D pourraient en refaire il suffirait d’adapter les portes charbons.

Mais il y a un autre Hic c’est que chez Fleischmann il y eu beaucoup de moteurs différents avec les emplacements de vis différents !!! alors voici une autre adresse de flasque adaptable chez l’atelier du train

Peut-être que par comparaison on pourrait trouver dans les générations de moteurs plus récents des flasques en résine.

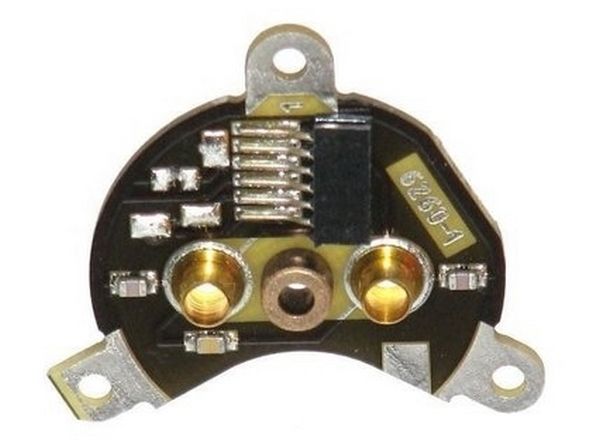

Voici des images de flasques plus récents

Voici aussi un tableau de correspondance de réferences de locomotives et une vue de différents flasques

(cliquer sur les images pour les agrandir)

Bien entendu pour les prises de courant il faudra bien isoler les roues ou l’essieu qui sont en contact avec la masse de la loco et éventuellement refaire les  prises de courant sur l’autre bogie.

Pour les autres flasques de générations suivants donc en résine et circuit imprimé là c’est beaucoup plus facile car il s’agit d’isoler la vis qui fait contact avec le carter moteur du reste de la flasque

comme sur ces vues

Listes des références (colonne Article) de locomotives avec correspondances des numéros de références des flasques

(cliquer sur les images pour les agrandir)
