Le câblage des réseaux de trains miniatures (Généralités)

Comprendre le câblage est très important pour construire un réseau de trains miniatures.

 Les principes de base, les types de câbles utilisés et les outils nécessaires sont les éléments essentiels pour créer un réseau de train miniature.

Au début, le câblage consiste à connecter une source d’alimentation à un ensemble de rails et d’accessoires. La source d’alimentation peut être en courant alternatif ou continu, ce qui implique de connaître la différence entre le positif et le négatif, ainsi que de savoir comment connecter les fils à une source d’alimentation et à un rail.

Les différents types de câbles utilisés dans les trains miniatures ayant chacun leurs utilisations spécifiques.

• Câbles de bus – utilisés pour transporter les informations vers les divers accessoires

• Câbles de voie – utilisés pour connecter la voie à la source d’alimentation
• Câbles d’alimentation  – utilisés pour alimenter des accessoires tels que des lumières et des interrupteurs

Il est important d’utiliser des câbles adaptés aux exigences de courant et de tension du réseau. Cela peut varier en fonction de la taille de l’aménagement et du nombre d’accessoires utilisés.

Outils  pour le câblage:

• Pinces à dénuder – sont utilisées pour retirer l’isolant des fils, vous permettant ainsi de les connecter à d’autres fils ou composants.

• Pinces coupante– utilisé pour couper les fils à la longueur requise

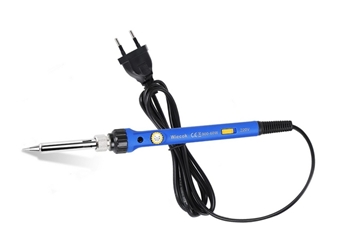

• Fer à souder – utilisé pour la brasure (soudure) les fils ensemble

• Gaine thermo rétractable – utilisée pour isoler et protéger les fils
• Tournevis — toutes tailles et embouts plats ou cruciformes
• Multimètre – (1)Un multimètre est un outil qui peut mesurer la tension, la résistance et la continuité. C’est essentiel pour les problèmes de câblage. (voir le sujet consacré à cet outil).
• Le câblage d’un réseau de train miniature

Avant de commencer à câbler le réseau de votre train miniature, vous devrez sélectionner une source d’alimentation. Les sources les plus courantes sont le courant continu (Analogique) et le Numérique (Digital Command Control).

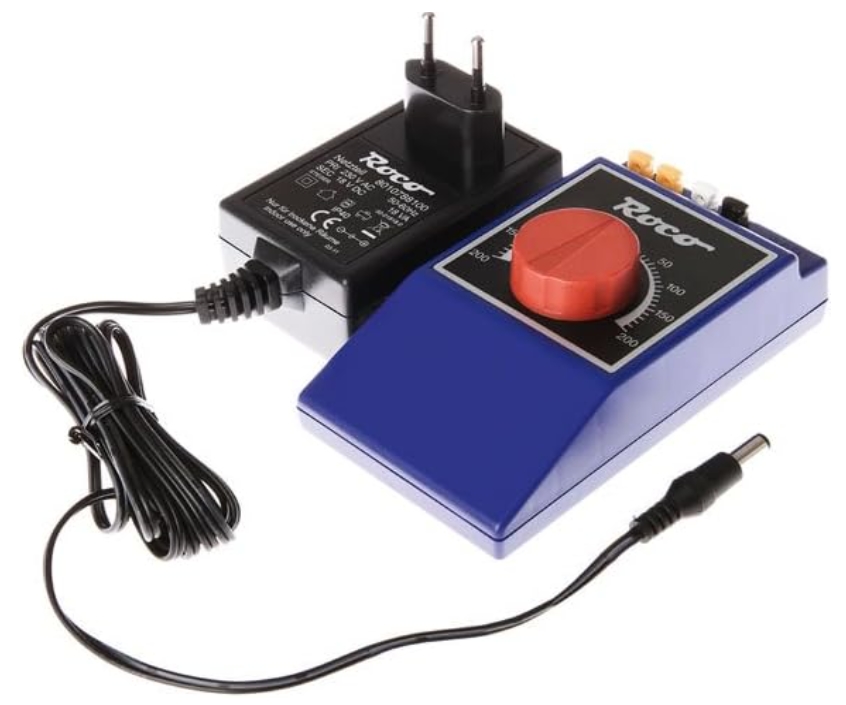

L’alimentation CC (Courant Continu) est une solution abordable qui convient aux petits réseaux. Avec une tension réglable par bouton et la direction du train en inversant la polarité de la tension.

Pour l’alimentation Analogique, vous devrez connecter la source d’alimentation aux rails.

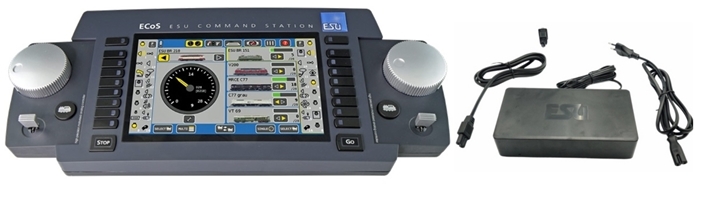

L’alimentation Numérique (DCC) est une option qui permet un contrôle de plusieurs trains et accessoires. Avec l’alimentation DCC, chaque train et accessoire à sa propre adresse, la tension est constante et la direction est contrôlée numériquement. Vous devrez connecter la source d’alimentation à une centrale de commande, et cette dernière aux rails, et c’est elle qui contrôle la tension et la direction des trains.

Il est essentiel de s’assurer que la voie est correctement câblée pour éviter des court-circuit ou des déraillements.

Vous pouvez utiliser un multimètre pour tester la continuité de la voie et vous assurer que la tension est constante partout sachant que la mesure s’effectue avec la fonction « Voltmètre ».

NB : Le DCC est un système qui associe : un signal de puissance avec un signal binaire Numérique (Digital)

Câblage des accessoires (aiguillages…)

Vous devrez câbler les accessoires, les moteurs d’aiguillages, les lumières, les signaux et les effets sonores. Ceux-ci peuvent être câblés à la même source d’alimentation que le rail, mais personnellement je préfère des alimentations supplémentaires afin de laisser toute la puissance à la traction, avec ce choix  de câblage des moteurs d’aiguillages, il est essentiel de s’assurer que la polarité de la source d’alimentation soit bien séparée dans tout le réseau en veillant  à l’ampérage appropriés

Identification des problèmes de câblage courants

Avant de commencer, il est important de savoir quel type de problèmes de câblage vous pourriez rencontrer.

• Les Courts-circuits se produisent lorsque deux fils de polarités différentes se touchent alors qu’ils ne devraient pas se toucher. Cela peut empêcher votre train miniature de fonctionner.
• Circuits ouverts : ceux-ci se produisent lorsqu’un fil est déconnecté, (par ex une brasure qui n’a pas tenu…)
• Câblage incorrect : lorsque quand vous installez de nouveaux fils et si vous ne faites pas attention au code couleur des fils

Une fois que vous avez identifié le problème et disposez des outils nécessaires, voici quelques étapes à suivre :

1. Localisez le problème : utilisez votre multimètre pour identifier l’endroit où le problème se produit. S’agit-il d’un court-circuit, d’un circuit ouvert ou d’un câblage incorrect ?
2. Supprimer le problème : S’il s’agit d’un court-circuit, retirez les deux fils qui se touchent. S’il s’agit d’un circuit ouvert, rebranchez le fil déconnecté. S’il s’agit d’un câblage incorrect, recâblez-le correctement.
3. Testez le circuit : une fois que vous avez résolu le problème, utilisez votre multimètre pour tester le circuit afin de vous assurer qu’il fonctionne correctement.

Ajout d’un éclairage à la disposition de votre train miniature

Une façon d’améliorer le réalisme de votre réseau miniature consiste à ajouter de l’éclairage par exemple une scène nocturne. Il existe différents types d’éclairage que l’on peut utiliser :

• Lampes LED : Elles sont économes en énergie et durables, ce qui en fait un choix idéal pour les trains miniatures, elles existent en ton froid ou chaud, c’est ce dernier qui a ma préférence. L’alimentation doit être réalisée avec un transformateur en courant continu, pour éviter les clignotements perçus en vidéo.
• Lumières à incandescence : Ce sont les ampoules traditionnelles de jadis. Il est conseillé de les remplacer par les lampes LED,
• Éclairage à fibre optique : ce type d’éclairage utilise de minuscules fibres pour transmettre la lumière, ce qui peut créer des effets sympathiques.

Il est conseillé d’installer des interrupteurs pour allumer et éteindre les lumières..

L’Automatisation de la régulation du Traffic des trains miniatures

. Il existe différentes manières d’automatiser votre réseau miniatue :

• Le Numérique (DCC) : on en a parlé précédemment, vous pouvez y adjoindre un Contrôleur portable, Tablette, Smartphone.
• Arduino : Il s’agit d’un microcontrôleur que vous pouvez programmer pour contrôler diverses fonctions de votre réseau. Vous pouvez l’utiliser pour automatiser des éléments tels que des aiguillages ou des signaux, etc…
• Utiliser un logiciel : en combinaison avec votre centrale numérique (DCC) ou concentrateur etc…

Pour l’automatisation il sera nécessaire effectuer un câblage avec par exemple de la rétrosignalisation et de la programmation etc…
