Braser (souder) un cable d’alimentation d’un réseau miniature une fois les rails posés

En préambule je précise qu’une soudure est réalisée par fusion des matériaux (métal de base) et métal d’apport.

Alors que le brasage est une opération d’assemblage qui s’obtient par fusion d’un métal d’apport (par exemple à base d’argent ou étain) sans la fusion du support.

Donc en modélisme (1) ou électronique : la véritable action est la « brasure », mais comme un grand nombre de modélistes utilisent le mot soudure je le mets entre parenthèse pour la compréhension.

(1) sur les forums de modélisme il y a des débats à ce sujet, pour moi il n’y a pas d’équivoque, car dans une autre vie ayant pratiqué : la soudure à l’arc, à l’autogène et la brasure à l’argent, cette dernière étant un « collage » ce que l’on pratique également en modélisme et…en électronique.

Pour en revenir au sujet :

Il arrive que l’on soit obligé de rajouter un fil (câble) d’alimentation sur une voie posée

Voici une petite astuce que j’utilise depuis plusieurs années :

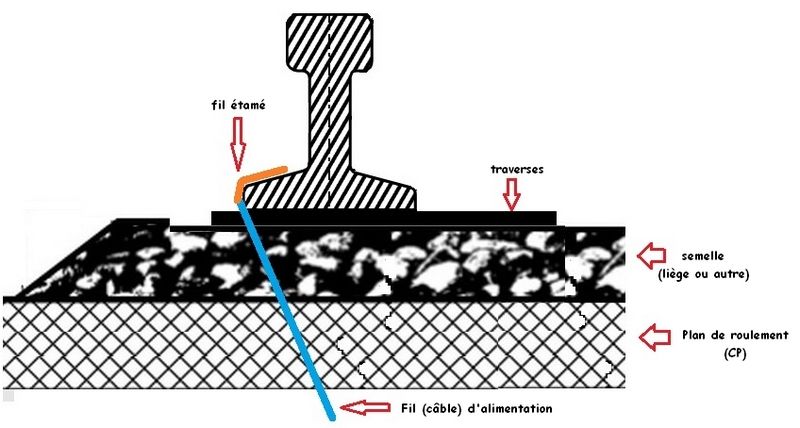

1- je perce en biais à ras du rail (vers l’intérieur de la voie) avec un forêt de 1,5 mm, en rognant légèrement la base du rail.

2-je passe le fil en laissant dépasser au-dessus environ 20 cm

3- je dénude le fil sur environ 1 cm, j’étame celui-ci et je plie légèrement la partie étamée

4- j’étame le rail (2)

5- je laisse redescendre le fil pour ne voir que la partie étamée qui repose sur la base du rail

6- je maintien le fil par dessous pour ne pas qu’il bouge lors du brasage (soudage)

7- un peu d’étain sur le fer et je pose le fer sur les deux parties à braser (souder)

8- un petit coup de lime d’horloger pour éliminer le surplus.

(2) l’étamage est très IMPORTANT en brasure car il facilite grandement l’accrochage des 2 parties ensuite

Ainsi une fois brasé (soudé) et le rail peint on ne distingue presque plus le fil (câble).
